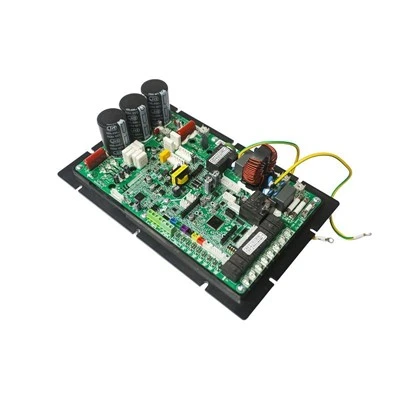

3-fázová integrovaná VFD doska

Táto 3-fázová integrovaná doska VFD sa vyznačuje integrovaným dizajnom kombinujúcim riadenie, pohon a filtrovanie EMC v jednej jednotke. Kompaktná konštrukcia uľahčuje užívateľom jednoduchú inštaláciu a údržbu. Menič založený na 180-stupňovej sínusovej vektorovej technológii riadenia integruje riadenie zoslabovania poľa a riadiacu technológiu MTPA (maximálny krútiaci moment na ampér), čo umožňuje efektívny a presný pohon kompresorov s jednosmerným invertorom.

Zaslať požiadavku

Funkcia

3-fázová integrovaná VFD doska

3-fázová integrovaná doska VFD podporuje trojfázový vstup napájania a využíva riešenie filmového kondenzátora, ktoré ponúka odolnosť voči vyššiemu napätiu a spoľahlivosť na prispôsobenie sa zložitým prostrediam elektrickej siete. Viaceré zabudované-ochranné funkcie zahŕňajú tepelnú ochranu modulu, vstupno/výstupnú nadprúdovú ochranu a ochranu pred demagnetizáciou kompresora, čo zaisťuje dlhodobú-stabilnú prevádzku systému.

Používatelia jednoducho potrebujú pripojiť niekoľko externých snímačov teploty, aby mohli rýchlo vybudovať kompletný systém riadenia chladenia. Tento ovládač je široko použiteľný v scenároch, ako sú klimatizačné zariadenia na uskladnenie energie, tepelné čerpadlá a chladiarenské/mraziace zariadenia.

Vlastnosti produktu:

Integrovaný dizajn– Control + Drive + EMC filtrovanie v jednej jednotke
Pokročilá technológia riadenia motora
Široký rozsah prevádzkového napätia– 300 ~ 460 Vac
Odolnosť voči vysokému napätiu, dlhá životnosť, vynikajúca spoľahlivosť v porovnaní s elektrolytickými kondenzátormi
Bohaté I/O zdroje
Komplexné ochranné funkcie
Široký rozsah prevádzkových teplôt- Vhodné do drsného prostredia

Parameter	Symbol	Min.	Typ.	Max.	Jednotka
Napätie striedavého prúdu	V_ac_line	300	380	460	V
Frekvencia striedavého prúdu	f_ac	-5%	50/60	+5%	Hz
Vstupný výkon (Poznámka 1)
- Y2C060T3-CE	P_in	-	-	6000	W
Výstupný prúd (Poznámka 2)
- Y2C060T3-CE	I_o	-	-	22.0	Arms
Rýchlosť chodu (Poznámka 2)	n	20	-	120	rps
Zrýchlenie (Poznámka 2)	Δn	-	1	-	rps/s
Efektívnosť	η	95	-	-	%
Komunikačná vzdialenosť HMI	L_HMI	-	-	10	m
Komunikačná vzdialenosť RS485 (tieniaci drôt)	L_RS485	-	-	300	m
Výstupný prúd portu 12V	I_12v	-	-	150	mA
Prevádzková teplota	T_opr	-30	-	60	stupňa
Skladovacia teplota	T_stg	-40	-	85	stupňa
Prevádzková vlhkosť (Poznámka 3)	RH_opr	-	-	90	%
Skladovacia vlhkosť (Poznámka 3)	RH_stg	-	-	95	%
Stupeň znečistenia	-	-	2	-	-
IP kód	-	IP00	-	-	-
Nadmorská výška (Poznámka 4)	-	-	-	2000	m

Typ I/O	Port	Funkcia	Typ signálu	Množ
Analógový vstup	T1-7, To, Te, Ta, Ts	Snímač teploty	NTC (-50~100 stupňov, R25=5kΩ) / NTC vysoká teplota (0~130 stupňov, R25=50kΩ)	11
	PH, PL	Senzor tlaku	Vstupné napätie 0-5V DC, napájanie 5V DC	2
Digitálny vstup	K1-7	Pasívna detekcia spínača	Pasívny spínač	7
	FO	Test signálu OC/OD PWM	DC5V, otvorený kolektor / otvorený odtokový signál PWM	1
Analógový výstup	PWM	Regulácia rýchlosti PWM	PWM VH=DC 5V, nosná frekvencia=2kHz	1
Výstup elektronického expanzného ventilu	EEV1-2	Elektronický expanzný ventil	DC12V, 1-2 fázové budenie	2
Reléový výstup	OUT-A/B/G/H	Aktívne NIE SPST	AC220V 10A MAX	4
	OUT-C/D/E/F	Aktívne NIE SPST	AC220V 5A MAX	4
	RY10	Pasívne NO SPST	AC250V 30A MAX	1
Komunikácia	485-XK	Komunikácia RS485 s HMI (Wire Controller)	9600 bps	1
	485-PC	Komunikácia RS485 s PC (hostiteľský počítač)	9600 bps	1
